ニューラルネットワークとは

/機械学習

ニューラルネットワーク

ニューラルネットワークとは、脳機能の特性に類似した数理的モデルです。ニューロン(神経細胞)とシナプス(ニューロンの接合部分)からネットワークを形成し、学習によってシナプスの結合強度を変化させ、問題解決を行います。

ネットワーク関数

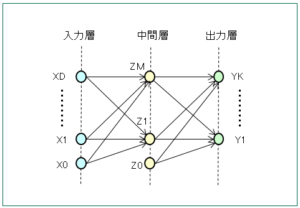

ニューロンを配置する層は、入力層、中間層、出力層などに分かれています。以下は、中間層が1層の場合のモデルを取り上げます。

まず、入力層($x_0,x_1,\cdots,x_D$)から中間層($z_0,z_1,\cdots,z_M$)への伝播は以下の線形和で表します。

$$a_j=\sum_{i=0}^Dw^{(1)}_{ji}x_i  ,  x_0=1  -①$$

$$z_j=h(a_j)$$

ここで、$w^{(1)}_{ji}$ は重みパラメタ、$w^{(1)}_{j0}$ はバイアスパラメタです。$a_j$ は活性と呼ばれ、活性化関数 $h$ で変換され中間層に渡されます。活性化関数には、$\tanh$ 関数や以下のロジスティックシグモイド関数などが使われます。

$$h(a_j)=\frac{1}{1+e^{-a_j}}$$

次に、中間層から出力層($y_0,y_1,\cdots,y_K$)への伝播は以下の線形和で表します。活性化関数 $\sigma$ にはロジスティックシグモイド関数などが使われます。

$$a_k=\sum_{j=0}^Mw^{(2)}_{kj}z_j  ,  z_0=1  -②$$

$$y_k=\sigma(a_k)$$

①と②の合わせると、入力層から出力層への伝播は以下でまとめられます。

$$y_k(x,w)=\sigma\left(\sum_{j=0}^Mw_{kj}^{(2)}h\Big(\sum_{i=0}^Dw_{ji}^{(1)}x_i\Big)\right)$$

誤差の評価

誤差の評価により、ニューラルネットワークの重みパラメタ $w$ を求めます。具体的には、入力ベクトル ${\bf x}_n$ の集合に対する目標ベクトル ${\bf t}_n$ が与えられたとき、次の二乗和誤差を最小にする重みパラメタを求めることです。

$$E({\bf w})=\frac{1}{2}\sum_{n=1}^N|y({\bf x}_n,{\bf w})-{\bf t}_n|^2$$

この二乗和誤差を最小(極小)にするための条件は以下で表されます。

$$\nabla E({\bf w})=\sum\frac{\partial E}{\partial w_{ij}}=0  -③$$$$\frac{\partial^2E}{\partial w_{ij}^2}\gt0$$

誤差逆伝播法

誤差逆伝搬法(Backpropagation Method)とは、ニューラルネットワークを学習させる際に用いられるアルゴリズムです。中間層について、次のようなモデルを想定います。

$$z_j=h(a_j)  ,  a_j=\sum_iw_{ji}^{(1)}x_i  -④$$$$y_k=h(a_k)  ,  a_k=\sum_jw_{kj}^{(2)}z_j  -⑤$$

ここで、誤差 $\delta$ を以下で定義します。

$$\delta_j\equiv\frac{\partial E}{\partial a_j}  -⑥$$

$$\delta_k\equiv\frac{\partial E}{\partial a_k}\cong y_k-t_k  -⑦$$

誤差逆伝搬法の手順

誤差逆伝搬法の手順は以下になります。

  1. ④と⑤より、順伝播で全ての中間層と出力層の値を求める。
  2. ⑦より、出力層の誤差 $\delta_k$ を計算する。
  3. ⑧より、誤差 $\delta$ を逆伝搬させ、全ての中間層の誤差を求める。
    $$\delta_j=\sum_k\delta_kw_{kj}^{(2)}h'(a_j)  -⑧$$
  4. ⑨と⑩より、極小条件③を評価する。
    $$\frac{\partial E}{\partial w_{ji}^{(1)}}=\delta_jx_i  -⑨$$$$\frac{\partial E}{\partial w_{kj}^{(2)}}=\delta_kz_j  -⑩$$
⑧の導出

まず、⑥と⑦より、

$$\delta_j=\sum_k\frac{\partial E}{\partial a_k}\frac{\partial a_k}{\partial a_j}=\sum_k\delta_k\frac{\partial a_k}{\partial a_j}  -(1)$$

④と⑤より、

$$a_k=\sum_jw_{kj}^{(2)}h(a_j)$$

この両辺を $a_j$ で微分すると、

$$\frac{\partial a_k}{\partial a_j}=w_{kj}^{(2)}\frac{\partial h(a_j)}{\partial a_j}$$

これを(1)に代入すると、⑧が得られます。

⑨と⑩の導出

④より二乗和誤差 $E$ へは $a_j$ を通して依存することに着目すると、

$$\nabla E({\bf w})=\frac{\partial E}{\partial w_{ji}^{(1)}}=\frac{\partial E}{\partial a_j}\frac{\partial a_j}{\partial w_{ji}^{(1)}}  -(2)$$

④の両辺を $w_{ji}$ で微分すると、

$$\frac{\partial a_j}{\partial w_{ji}^{(1)}}=x_i$$

これと⑥を(2)に代入すると、⑨が得られます。一方、⑩についても、(2)を以下のように書き換えると同様に得ることができます。

$$\nabla E({\bf w})=\frac{\partial E}{\partial w_{kj}^{(2)}}=\frac{\partial E}{\partial a_k}\frac{\partial a_k}{\partial w_{kj}^{(2)}}$$
